Exercice n°1

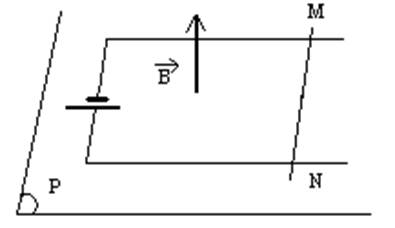

On dispose du circuit indiqué sur le schéma suivant :

Pile : E = 4.5V ; r= 1W Résistance du barreau R = 1 W B = 50 mT MN = 25 cm.

1. Représenter ce circuit vu de dessus, lorsque l’observateur se situe au dessus du plan P.

2. Indiquer sur ce schéma les vecteurs, et, en justifiant leur orientation. Indiquer également le sens de l’intensité électrique dans le circuit.

3. Calculer la valeur de l’intensité électrique, I.

4. Déterminer la valeur de l’angle a, en précisant entre quels vecteurs il est pris.

5. Déterminer l’intensité de la force de Laplace.

Corrigé

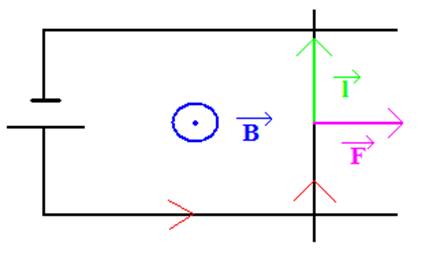

1. Représentation du circuit :

2. Indiqué sur le schéma du circuit. On a appliqué la règle des 3 doigts pour déterminer le sens de .

3. Il s’agit d’un circuit en série, on peut donc y appliquer la loi de Pouillet : = 2.25 A.

4. L’angle a se situe entre les vecteurs il est donc égal à 90° puisque est dans le plan P et est perpendiculaire au plan.

5. On a F = I.l.B.sina = 2.25x0.25x0.05x sin 90 = 0.028 N.
